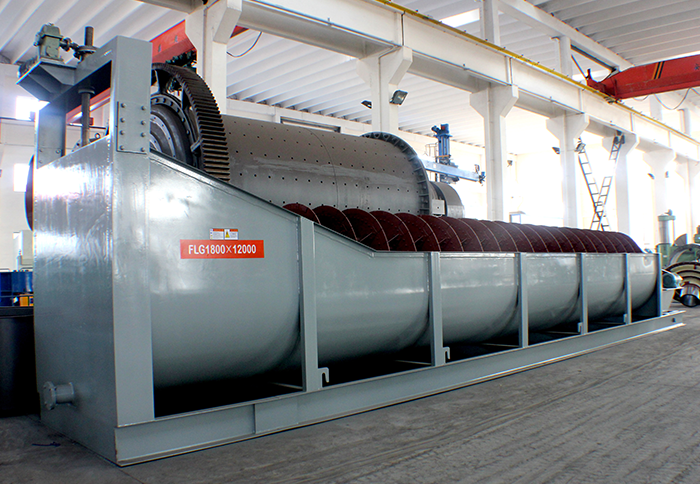

나선형 분류기
적용재료 : 철광석, 티탄철석, 크로마이트, 황철석, 지르콘, 금홍석, 모나자이트, 텅스텐, 주석, 탄탈륨, 니오븀, 구리, 아연, 납, 금 등- 전력 :1.1-40KW
- 생산 능력:770-2800 톤 / 일
나선형 분류기의 기본 정보
분류기 또는 수평 나선형 분류기로도 알려진 나선형 분류기는 광석 처리 공장에서 사용되는 장비 유형입니다. 고체 입자는 비중이 다르므로 액체에서 침전 속도가 다르다는 원리에 따라 기계적 분류에 사용됩니다. 나선형 분급기는 충적 퇴적물, 특히 해리도가 높고 편평한 모양의 광물 입자를 처리하는 데 특히 효과적입니다. 광물 처리를 위해 일반적으로 볼 밀과 함께 사용됩니다. 분류기는 간단한 구조, 안정적인 작동, 사용 용이성, 고효율 및 에너지 절약 기능이 특징입니다.
나선형 분류기는 다음과 같은 몇 가지 이점을 제공합니다.
대용량 처리 능력: 상당량의 광석을 처리할 수 있어 대량 처리에 적합하다.
간단한 구조 및 낮은 총 비용: 나선형 분류기는 설계가 간단하고 운영 및 유지 비용이 저렴합니다.
신뢰할 수 있는 작업 및 편리한 작동: 분류기는 안정적으로 작동하며 작동 및 유지 보수가 편리합니다.
우수한 분류 및 세척 효과: 나선형 분류기는 광석을 효과적으로 분리하고 세척하여 고품질의 최종 제품을 보장합니다.
낮은 내마모성 및 손실: 분류기의 나선형 샤프트는 마모가 적고 재료 손실이 최소화됩니다.
미세 입도 및 낮은 모래 방지율: 분급기는 세립 재료를 생성하고 모래 오염률이 낮습니다.
통합 기능: 이 장비는 광석 세척, 탈수, 탈실 및 입자 크기 제어를 결합하여 더 높은 분류 효율성과 더 쉬운 작동을 제공합니다.

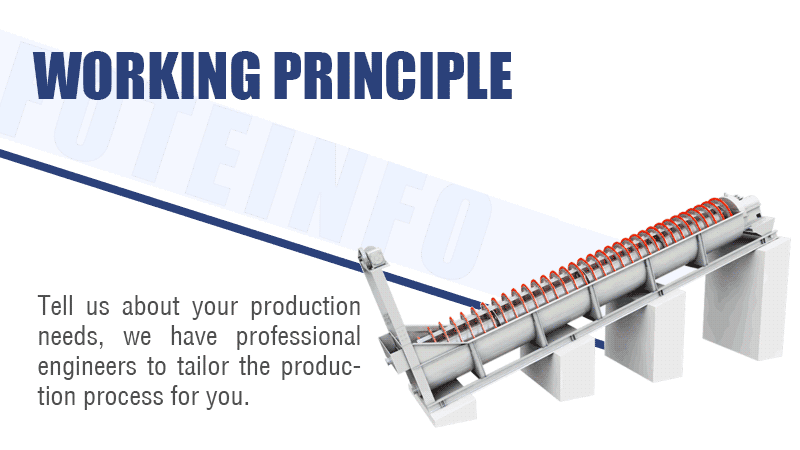

나선형 분류기의 작동 원리는 고체 입자의 크기와 비중의 차이를 기반으로 합니다.
다음은 단계별 설명입니다.
광석 입자와 물의 혼합물은 바닥에서 분급 탱크로 공급됩니다.
스파이럴이 회전하면서 비중이 낮은 미세한 광석 입자가 물에 떠서 탱크 상단의 오버플로 위어를 통해 넘칩니다.
한편, 비중이 높은 조대 광석 입자는 바닥으로 가라앉았다가 스파이럴에 의해 위로 이송되어 배출 밸브를 통해 배출된다.
분급기에서 흘러넘치는 미세 물질은 추가 가공으로 보내지며 일반적으로 분쇄를 위해 밀을 통과합니다.
바닥에서 배출되는 거친 물질은 흔히 u0022underflowu0022라고 하며 후속 처리 단계로 보내지거나 폐기될 수 있습니다.
이 과정에서 나선형 분급기는 광석 입자를 크기와 비중에 따라 분리 및 분류하여 거친 입자는 제거하면서 미세한 입자는 적절하게 처리되도록 합니다.

나선형 분류기의 구조는 일반적으로 다음 구성 요소로 구성됩니다.
베이스: 베이스는 채널강으로 만들어지며 분류기에 안정성을 제공합니다.
몸체 : 몸체는 강판으로 용접되어 분급기의 주요 구조를 이룬다.
나사축: 나사축은 분급기의 중심 구성 요소입니다. 광석 입자의 운송을 담당하며 급수 헤드, 샤프트 헤드 및 내마모성 선철 슬리브가 장착되어 있습니다.
리프팅 장치: 리프팅 장치는 나선형 분류기의 높이를 조정하는 데 사용됩니다. 전기식 또는 수동식이 가능하여 쉽게 작동할 수 있습니다.
전달 장치: 전달 장치는 나사축에 동력을 공급하여 회전을 가능하게 합니다. 일반적으로 전기 모터 또는 유압 모터로 구동됩니다.
나선형 홈: 나선형 홈은 나사축에 부착된 나선형 날에 의해 형성됩니다. 광석 입자를 크기와 비중에 따라 분리 및 분류하면서 위쪽으로 운반할 수 있습니다.
하부 지지대(베어링 부시): 하부 지지대는 나사축의 베어링 역할을 하여 원활한 회전과 안정성을 보장합니다.
배출 밸브: 배출 밸브는 분급기 바닥으로 가라앉는 거친 재료의 흐름을 제어하는 데 사용됩니다. 이는 언더플로의 배출을 허용하거나 후속 처리 단계로 보냅니다.

팁 :
나선형 분급기의 효율적이고 지속적인 작동을 위해서는 정기적인 검사 및 유지 보수 작업을 수행하는 것이 중요합니다. 다음은 나선형 분급기 제조업체인 Zoneding Machine에서 사용자가 고려해야 할 몇 가지 핵심 사항입니다.
윤활 시스템: 나선형 분급기의 윤활에 주의하십시오. 장비의 다양한 부품이 잘 윤활되도록 정기적으로 윤활유를 점검하고 추가하십시오. 이는 마찰을 줄이고 효율성을 개선하며 장비의 수명을 연장하는 데 도움이 됩니다.
신체 부위: 나선형 분류기 신체의 여러 부분을 정기적으로 검사합니다. 마모, 손상 또는 느슨한 연결의 흔적이 있는지 확인하십시오. 여기에는 베이스, 본체 구조, 나사축, 나선형 홈 및 배출 밸브 검사가 포함됩니다. 추가 손상을 방지하고 적절한 기능을 보장하기 위해 모든 문제를 즉시 해결하십시오.
전기 장치: 모터, 제어판 및 배선과 같은 나선형 분류기의 전기 장치를 검사합니다. 느슨한 연결, 과열 징후 또는 비정상적인 소리가 있는지 확인하십시오. 전기 구성 요소가 제대로 작동하는지 확인하고 그에 따라 전기 문제를 해결하십시오.
이러한 핵심 영역에 주의를 기울이면 사용자는 나선형 분류기의 성능과 안정성을 유지하여 효율적이고 지속적인 작업을 수행할 수 있습니다.
Zoneding Machine은 다양한 사양과 모델로 제공되는 고품질 수평 나선형 분류기를 생산하여 대기업, 중소 기업의 생산 요구 사항을 충족합니다. 이러한 나선형 분류기는 품질 면에서 보장될 뿐만 아니라 합리적인 가격으로 제공됩니다. 기업은 Zoneding Machine 나선형 분류기를 사용하여 투자 비용을 효과적으로 줄이고 수입을 늘릴 수 있습니다. 이를 통해 고객은 투자 비용을 보다 신속하게 회수할 수 있으므로 장비를 운영을 위한 귀중한 투자로 만들 수 있습니다.

중국 나사 분류기 제조 공장
중국에 기반을 둔 평판이 좋은 나선형 분류기 제조업체인 Zoneding Machine은 합리적인 가격으로 다양한 모델을 제공합니다. 그들은 사려 깊은 고객 서비스를 제공하고 금, 구리, 아연, 납 등에 대한 모래 분급기 및 나선형 분급기를 포함하여 포괄적인 선택을 제공합니다. 최신 견적을 받고 싶거나 문의 사항이 있는 경우 온라인으로 담당자와 채팅하거나 아래에 메시지를 남기거나 이메일을 보낼 수 있습니다. 귀하의 나선형 분류기 요구 사항에 대해 Zoneding Machine을 고려해 주셔서 감사합니다.
일반 사양
모델 | 나선 지름 (㎜) | 구유 길이 (㎜) | 나선 회전 속도 (R / 분) | 처리 용량(t/일) | 모터 강력함 (kw) | Dimensions (mm ≤) | 금액 무게 (티) | ||||
모래 -반품 | 과다 | 럭셔리 운전 | 럭셔리 리프팅 | 길이 | 폭 | 높이 | |||||
FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | - | 3850 | 490 | 1140 | 0.7 |
FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | - | 5430 | 680 | 1480 | 1.9 |
FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | - | 6720 | 980 | 1820 | 3.1 |
FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | - | 7590 | 1240 | 2380 | 4.9 |
FC-10 | 8400 | 675-1080 | 85 | 7.5 | - | 9600 | 1240 | 2680 | 6.2 | ||
FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
2층-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
2층-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
2층-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2층-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2층-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | 23300 | 1410 | - | - | 17091 | - | 8680 | 84.8 |
위에 제공된 정보는 기술 발전에 따라 변경될 수 있음을 참고하시기 바랍니다.
